Ein neuer HT-Abfluss wird in das alte Tonrohr eingebunden
Werden die alten Tonrohre im Keller zu einem Problem? In meinem alten Haus aus dem Jahr 1900 habe ich viele Sanierungsarbeiten durchgeführt. Dabei stieß ich im Keller auf alte Tonrohre, die im Vergleich zu modernen KG-Rohren einige Herausforderungen mit sich bringen.
Die Feuchtigkeitsflecken im Keller machten mich stutzig, und so begann ich, die Ursache zu erforschen. Dabei erlebte ich eine überraschende Entdeckung beim Ausgraben des Tonrohrs: Der Boden begann sich plötzlich zu bewegen, was mich zunächst schockierte.
Die Lösung erforderte den Austausch der alten Tonrohre durch neue KG-Rohre und die korrekte Verbindung beider Systeme mithilfe einer Muffe.
Hier berichte ich über meine Erfahrungen und die Unterschiede zwischen Tonrohren und KG-Rohren.
In den vergangenen Jahren haben wir vieles im Haus geschafft. Anfänglich konzentrierten sich die Arbeiten auf die Instandsetzung und Sanierung, später dann mehr und mehr auf den Auf- und Ausbau der einzelnen Räume.
Auch im Keller wurde bereits vieles gemeistert.
Die Elektrik wurde größtenteils komplett erneuert, die Zu- und Abflüsse ebenso. Von Außen wurde das gesamte Haus Trockengelegt.
Nur in einem Kellerraum auf der Südost-Seite war die Zeit in den letzten Jahren stehen geblieben. Aber hier sollte es nun auch voran gehen.
DDR Waschhaus mit Tonrohren im Boden
Das alte Waschhaus unterschied sich von den anderen Kellerräumen allein schon durch seinen in der Mitte des Fußboden eingelassenen Abfluss. Der Boden war aalglatt, wasserdicht und zur Mitte hin mit einem Gefälle von 5% versehen.
Neben dem Bodenabfluss befand sich an der Wand noch ein altes 50mm DDR HT Abflussrohr in welchem wir den Ablauf der Küche und der Thermen, welche sich in der Etagen darüber befanden, eingebunden hatten.
Nun zeigten sich auf dem ansonsten trockenem Kellerboden ab und zu Feuchtigkeitsflecke denen ich schon länger nachgehen wollte. Es machte mich auch stutzig, dass im Siphon des Abflussschachtes in der Mitte immer Wasser stand – wo kam das her?
Irgendwann nahm ich mir dann die Zeit die Ursachen für die Feuchtigkeit zu suchen. Mit Hammer und Meißel wurde der Betonboden an dem alten DDR-Einlauf geöffnet. Trotz Betonboden war das erstaunlich einfach möglich.
Wie die Bodenbeschaffenheit verriet, wurde das DDR-Rohr nachträglich eingebunden und der Graben mit einem anderen Beton verfüllt. Diese war nicht sonderlich massiv aber ausreichend stabil.
Ich pickerte also entlang des Abflussrohres en Boden auf und fand nach gut 15 Zentimetern bereits auf einen scharfen 90° Winkel. Von dort ging das Plastikrohr dann in Richtung Raummitte weiter.
Irgendwo würde dieses Rohr in den Abfluss des Bodenablaufes münden und danach in das Hauptabwasserrohr.
- Die Steckmuffe exzentrisch zeichnet sich durch besonders einfache Montage und platzsparenden Einbau aus
- Brandverhalten geprüft nach DIN 4102-B2, EN 13501-1-E, EN 11925-2, Dichtungen nach EN 681
- Anschlussmaße: DN 110 x DN 110
- Geeignet für HT und KG Rohr
Alten Fußboden im Waschkeller auf stemmen
Nach gut 100 cm wurde der Boden immer härter und statt der großen Betonschollen zu Beginn lösten sich zunehmend nur noch kleine Krümel ab.
Ich braucht mehr Power – und so wurde der Pressluftmeißel an den Kompressor angeschlossen.
Nun ging es wieder voran bis ich auf das Ton-Rohr stieß in welches quer zu meinem neuem Graben in Richtung Bodenablauf lag.
Das HT Rohr wurde durch ein kleines Loch von oben in das Steinrohr eingebunden. Zur Dichtung diente lediglich ein alter Lappen und eine Betonmischung welches sich aber relativ leicht lösen lies.
Hatte ich hier die Quelle der Kellerfeuchtigkeit bereits gefunden?
Zuletzt aktualisiert am 10. Oktober 2024 um 23:31 . Ich weise darauf hin, dass sich hier angezeigte Preise inzwischen geändert haben können. Alle Angaben ohne Gewähr. (*) Bei den verwendeten Produktlinks handelt es sich um Affiliate Links. Ich bin nicht der Verkäufer des Produktes. Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Dein Preis ändert sich jedoch nicht.
Regenwürmer im Tonrohr Abfluss
Damit ich das HT-Rohr sauber und wasserdicht mit dem Tonrohr verbinden konnte, musste ich eine Muffe, einen Übergang, zum nächsten Tonrohr finden. Ich legte also den Bereich um das Steinrohr in Richtung des zentralen Hausabflusses ebenfalls frei.
In einer Grabentiefe von mittlerweile gut 30 cm war ich bereits unterhalb der Schotterschicht im Lehmboden angelangt. Der Geruch von altem Klärwasser stieg mir in die Nase.
Der Boden wurde immer feuchter und lehmiger – und er begann sich zu bewegen!
Zu meinem Erstaunen lebte dieser feuchte, geschmeidige Lehmboden – er bestand nämlich aus hunderten Regenwürmern, die sich in der Erde rund um das Tonrohr pudelwohl fühlten.
Wer die Szenen der Schlangengrube aus Indiana Jones kennt, weiß, was ich meine.
Regenwürmer fühlen sich im feuchten, lehmigen Boden besonders wohl. Das undichte Tonrohr sorgte für ein ideales Lebensumfeld, da das Wasser aus dem DDR HT-Rohr nicht in den Abflussschacht floss, sondern nach und nach in den Boden rund um das Tonrohr sickerte.
Diese ständige Feuchtigkeit und der hohe Nährstoffgehalt des abfließenden Wassers schufen ideale Lebensbedingungen für die Regenwürmer. Regenwürmer sind bekannt dafür, dass sie Böden belüften und die Bodenstruktur verbessern, indem sie organisches Material zersetzen.
Der durch das undichte Rohr feuchte Boden zog daher eine große Anzahl dieser nützlichen Bodenbewohner an.
Bei den Würmern handelte es sich um tiefrote, relativ lange und dicke Tiere. Ich vermute, dass es sich um Tauwürmer bzw. den gemeinen Regenwurm handelte. Tauwürmer, auch bekannt als Lumbricus terrestris, zeichnen sich durch ihre beeindruckende Größe aus und können bis zu 30 cm lang werden.
Sie sind dafür bekannt, tiefe Gänge im Boden zu graben, was zur Bodenbelüftung und Verbesserung der Bodenstruktur beiträgt. Diese Art von Regenwurm ist besonders aktiv bei feuchtem Wetter und spielt eine wichtige Rolle im Ökosystem durch das Zersetzen von organischem Material.
Mit Erleichterung entdeckte ich bereits kurz danach die Muffe zum nächsten Tonrohr in Richtung des zentralen Abwasserschachtes. Nun wurde dieser Bereich großzügig von Erde und Regenwürmern bereinigt.
Offensichtlich war das Tonrohr aus der Mitte des Raumes nicht bündig in das weiterführende Rohr eingebunden.
- KG Anschluss an Steinzeugspitzende KGUS
- Durchmesser: DN110
- Länge (L): 60 mm
- Material: Polyvinilchlorid hart (PVC-hart)
- hergestellt nach DIN EN 13476-2 und DIN EN 1401
- Durchmesser: DN110
- Durchmesser (d): 138 mm
- Durchmesser (D): 156 mm
- Länge (L): 60 mm
KG-Rohr in das alte DDR-Tonrohr einbinden
Eine Lösung musste her!
Zunächst wurde ein Aufmaß genommen, um das alte DDR-Rohr durch HT- oder KG-Rohr zu ersetzen.
Ein weiterer Abzweig sollte einen später an anderer Stelle einzubauenden Bodenabfluss ebenfalls noch einbinden. Schließlich musste das Ganze, diesmal dicht, in das alte Tonrohr eingebunden werden.
Unterschiede zwischen Tonrohr und KG-Rohr
Tonrohr: Tonrohre, auch Steinzeugrohre genannt, sind traditionell aus gebranntem Ton gefertigt. Sie sind bekannt für ihre Langlebigkeit und Widerstandsfähigkeit gegenüber chemischen Einflüssen.
Allerdings sind sie schwer und können bei unsachgemäßer Handhabung brechen. Zudem sind sie oft schwierig zu verbinden, was besondere Sorgfalt bei der Installation erfordert.
Vorteile:
- Hohe chemische Beständigkeit
- Langlebigkeit
Nachteile:
- Schwer und unhandlich
- Bruchgefahr bei unsachgemäßer Handhabung
- Schwierige Verbindungsmöglichkeiten
KG-Rohr: KG-Rohre (Kanalgrundrohre) bestehen aus Kunststoff (PVC) und sind speziell für den Einsatz im Erdreich konzipiert.
Sie sind leicht, einfach zu handhaben und zu verlegen, und sie bieten eine glatte Innenfläche, die Ablagerungen verhindert.
Vorteile:
- Leicht und einfach zu handhaben
- Einfache und dichte Verbindungen
- Glatte Innenfläche verhindert Ablagerungen
Nachteile:
- Geringere Beständigkeit gegenüber hohen Temperaturen und chemischen Einflüssen im Vergleich zu Tonrohren
- Alterung und Versprödung des Materials über lange Zeiträume
Beide Rohrtypen dienen der Ableitung von Abwasser und sind für den Einsatz im Erdreich geeignet. Sie müssen sorgfältig installiert werden, um eine dichte und stabile Verbindung zu gewährleisten.
Warum Tonrohre in meinem Haus aus dem Jahr 1900 verbaut wurden
In meinem Haus, das um das Jahr 1900 erbaut wurde, wurden Tonrohre verbaut, da sie zu dieser Zeit das bevorzugte Material für Abwasserleitungen waren. Tonrohre haben eine lange Geschichte und wurden bereits in der Antike verwendet.
Sie bieten eine hohe chemische Beständigkeit und Langlebigkeit, was sie zu einer idealen Wahl für Abwasserkanäle machte. Zudem waren Kunststoffrohre wie die heutigen KG-Rohre damals noch nicht entwickelt oder verbreitet.
Tonrohre waren in der Lage, den Anforderungen an Abwasserleitungen gerecht zu werden, und ihre Herstellung war zu Beginn des 20. Jahrhunderts weit verbreitet. Sie wurden in einem speziellen Brennverfahren hergestellt, das ihnen die nötige Härte und Beständigkeit verlieh.
Außerdem waren sie in der Lage, den Druck und die Belastungen im Erdreich gut zu bewältigen.
Glücklicherweise befand sich in meinem Baustofflager noch eine passende Muffe inklusive Gummiring für den Übergang vom HT- bzw. KG-Rohr auf das Tonrohr. Die Steinzeugmuffe wurde dann, unter lautstarken Fluchen, passgenau am Tonrohr verbaut.
Der 90°-Winkel vom senkrechten HT-Rohr aus der Küche wurde durch zwei 45°-Winkel ersetzt – dies führt zu einem besseren Abschwemmen der Rückstände im Rohr.
Mit einem 45°-T-Stück, einigen Winkeln und etwas Meterware an Rohr war die Verbindung nun wieder geschlossen – und sie war dicht!
Der Wassertest zeigte keine Lecks und so wurde der schmale Zwischenraum von der Übergangsmuffe zum Tonrohr noch großzügig mit Silikon verdichtet bevor das Rohr zur Stabilisierung eingesandet und mit Beton ein gesteift wurde.
Sobald die neue Position des Bodenablaufes bekannt ist, kann das T-Stück dann entsprechend gedreht und der Rest an Rohr entsprechend verlegt werden.
Zuletzt aktualisiert am 10. Oktober 2024 um 23:32 . Ich weise darauf hin, dass sich hier angezeigte Preise inzwischen geändert haben können. Alle Angaben ohne Gewähr. (*) Bei den verwendeten Produktlinks handelt es sich um Affiliate Links. Ich bin nicht der Verkäufer des Produktes. Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Dein Preis ändert sich jedoch nicht.
- Die Steckmuffe exzentrisch zeichnet sich durch besonders einfache Montage und platzsparenden Einbau aus
- Brandverhalten geprüft nach DIN 4102-B2, EN 13501-1-E, EN 11925-2, Dichtungen nach EN 681
- Anschlussmaße: DN 110 x DN 110
- Geeignet für HT und KG Rohr
Zusammenfassung und Fazit
In meinem alten Haus aus dem Jahr 1900 wurden ursprünglich Tonrohre im Keller verbaut, da diese zu jener Zeit das bevorzugte Material für Abwasserleitungen waren. Tonrohre sind langlebig, chemisch beständig und wurden bereits in der Antike verwendet.
Sie bieten jedoch den Nachteil, schwer und bruchanfällig zu sein und sind oft schwer zu verbinden.
Im Gegensatz dazu sind moderne KG-Rohre aus Kunststoff (PVC) gefertigt. Diese Rohre sind leicht, einfach zu handhaben und haben glatte Innenflächen, die Ablagerungen verhindern.
Allerdings sind sie weniger beständig gegenüber hohen Temperaturen und chemischen Einflüssen und können mit der Zeit verspröden.
Ich musste die alten Tonrohre austauschen und neu verbinden, weil im Keller regelmäßig Feuchtigkeitsflecken auftraten.
Nach der Öffnung des Betonbodens stellte ich fest, dass das alte DDR-Abflussrohr undicht war und Wasser in den Boden sickerte. Dies führte nicht nur zu Feuchtigkeit im Keller, sondern auch zu einer Beeinträchtigung der gesamten Abwasseranlage.
Bei der Freilegung des Tonrohrs entdeckte ich, dass sich im feuchten Lehmboden rund um das undichte Rohr zahlreiche Regenwürmer angesiedelt hatten.
Die Regenwürmer fühlten sich aufgrund der ständigen Feuchtigkeit und des nährstoffreichen Umfelds besonders wohl. Diese Bedingungen waren durch das undichte Rohr entstanden, das kontinuierlich Wasser in den Boden abgab.
Regenwürmer sind nützlich für die Bodenbelüftung und verbessern die Bodenstruktur, was die Ansammlung einer großen Anzahl dieser Tiere um das Rohr erklärte.
Um die neuen KG-Rohre korrekt zu verlegen, verwendete ich verschiedene zusätzliche Rohrteile.
Dazu gehörten 45°-Winkelstücke, die für eine sanftere Kurvenführung sorgen und das Risiko von Verstopfungen verringern. Ein 45°-T-Stück ermöglichte die Einbindung eines weiteren Abzweigs für einen zukünftigen Bodenabfluss.
Diese Kombination aus verschiedenen Rohren und Winkeln stellte sicher, dass das neue System effizient und zuverlässig funktionierte.
Glücklicherweise befand sich in meinem Baustofflager noch eine passende Muffe inklusive Gummiring für den Übergang vom HT- bzw. KG-Rohr auf das Tonrohr.
Die Steinzeugmuffe wurde dann, unter lautstarken Fluchen, passgenau am Tonrohr verbaut. Der 90°-Winkel vom senkrechten HT-Rohr aus der Küche wurde durch zwei 45°-Winkel ersetzt – dies führt zu einem besseren Abschwemmen der Rückstände im Rohr.
Mit einem 45°-T-Stück, einigen Winkeln und etwas Meterware an Rohr war die Verbindung nun wieder geschlossen – und sie war dicht!
Der abschließende Test zeigte keine Lecks, und die Rohre wurden stabilisiert und abgedichtet.
Dieser Beitrag ist auch verfügbar auf:
English
Deutsch
Ähnliche Beiträge

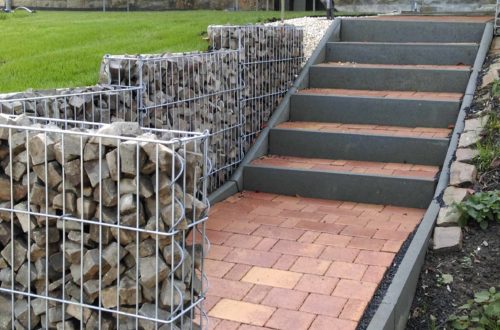

Hang mit selbstgebauter Gabionen Terrasse abfangen
